_ [audio] ナカミチ６２０のリレー交換
入出力端子を交換など、折角メンテナンスしたNakamichi 620なので、仕舞い込まないでサブのシステムにしていましたが、先日Lchの音が小さくなってしまいました。
どっかコネクタの接触かと思い、早速開けてみましたが、どうやらコネクタ関係では無く、プロテクタ用のリレーの様でした。これはＳＰ接続のリレーではないので、使用されているのは良くプリアンプに使われている様な容量の小さい物で、型番はHB2-DC24Vです。
HB2-DC24Vは流石に既に製造中止の品で、国内には流通在庫も無いみたいですが、良く探しますと、中国のAliExpressで売っていました。レプリカ物やコピー物も平気で売っている怪しい店も多いですが、既に国内で手に入らない物も色々有るのが凄いです。
このリレー、調べてみると結構有名なプリアンプなんかでも良く使用されている物らしいので、単価も安かったし複数個注文しました。まぁ、偽物の可能性もありますし、届いて現物を見るまで安心は出来ませんが。

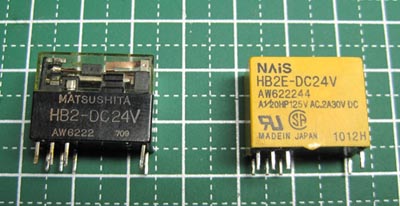

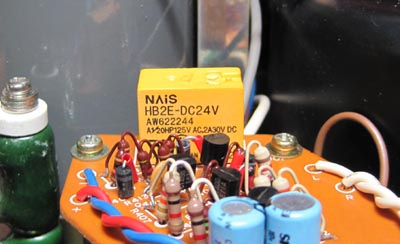

注文から多少時間はかかりましたが、先日届きました。早速見てみると、購入時の型番や写真は確かにHB2-DC24Vでしたが、届いた物は注文時通りの松下名でなくNAiSブランド（Panasonicの別のブランド名らしい）で、型番はHB2E-DC24Vとあり、密封型の様です。流石に中国、随分とアバウトな販売ですが、これも問題無く使用できるはずですので（むしろこの密閉型の方が良いかも）、本日リレーを交換しました。（このNAiSのHB2E-DC24V、割と最近まで売っていた様で、先日行った日本橋の共立で、物は既に売り切れていましたが、値札だけまだ残っていました。）おかげでアンプの動作も正常に戻り、一安心です。
ついでに記録しておきますと、この６２０のプリにしているのが、やはり色々メンテしたチューナー・プリアンプのナカミチ６３０です。表示の方では、チューナーダイアルの緑の照明ランプが切れていたので、以前ＬＥＤに交換していたのですが、今度は、チューニングを示す赤ランプが切れてしまいました。
分解して、少し面倒でしたが該当のランプを白色ＬＥＤに交換して、このシグナルの制御のラインに電流制限の抵抗を何とか挟みました。あとチューニングのずれを示す左右のランプが有るのですが、ここは常時点灯していないので、まだ切れていないみたいです。
本当なら、いっその事この表示基板全体のランプを全部ＬＥＤに交換して、電源ラインに抵抗を入れればそれで良かったかもしれません。他のランプの交換とか、以前にいれた抵抗とかを元に戻すのが面倒なので、そのままですが、、
